Хто розбирається в світодіодах для фонарів?

[Valeria]

Не все в этом мире сделано в Китае :)

Бренд зарегистрирован в Германии, страна производитель PRC.

[OlegLOA]

Ну, естественно!(с) прост фонарь этот, как я полагаю, собран все таки маленькими ручками ускоглазых немцев из Гуанчжоу

В Yanjiang :)

Но не столь важно где его собирали, или где зарегистрирован бренд, интереснее чьего производства светодиод.

[TAZIT]

1.
XP-E2 от CREE скорее всего . Примерно второе поколение СД этой компании .
http://www.cree.com/led-components/medi ... mpXPE2.pdf
2.
Чтобы проверить СД совершенно не обязательно было что-то выпаивать !
3.
Вполне спокойно можно угробить СД такой и при попытке выпаять ... .
4.
Чего-то похожее можно найти и у нас в городе на подложке 16 мм ... . С такой подложкой как тут искать бесполезно практически -- менять сам СД придётся акуратно .
. . .
В экземпляре Анжея очень хороший рефлектор . И , глядя на подобные современные предложения (http://x3.ua/catalog/fonari_1/fenix_ld0 ... 20_lumens/) , вполне понятно его желание реанимировать свой приборчик ... .
Тем более что сам кристалл при этом обойдётся за сумму от порядка доллара !
Номинальная можность этого СД -- около 1 Вт всё таки . При попытках высосать больше вы столкнётесь с низким КПД преобразователя , батареи и самого СД , плюс с большими шансами на перегрев ... . Поэтому на максимуме лучше более 1..5 минут не трешить ... .

[OlegLOA]

как определили,что именно диод-аминь?

Розібрали випаяли діод і провірили

А подробнее?
Выпаивать его - еще то занятие, если перегреть он и от этого может сдохнуть (или как минимум деградирует)
Диоды эти бывают разные. То что батарейка на 1,5в - ни о чем не говорит, точнее, там точно есть повышающий драйвер.
Вот сколько он выдает (ток) это уже и есть интересный параметр.
Светодиоды бывают (грубо) на 3в (3-3,6, скорее всего это именно этот случай), на 6в, попался как-то и на 9-10в (внутри три последовательно соединенных кристалла).
Но просто напряжение подавать нельзя, нужно обязательно ограничивать ток! иначе светодиоду точно настанет аминь :)
К чему это все я - если прозванивать обычным мультиметром, с большой вероятностью может ничего не показать, и естественно не засветится.
Проверять нужно подключив к стабилизатору тока, ограничив ток и напряжение. Начинать можно с 100ма, при таком токе он должен засветиться, может и не в полную силу, но хорошо будет видно

Нужно посмотреть сколько вольт выдает драйвер без светодиода, а потом - выяснить какой ток он пытается стабилизировать. Не замыкая амперметром! т.к. не факт что драйвер достаточно хороший чтобы перенести замыкание на выходе. От этого и "плясать"

А вообще, не думаю что ремонтировать, тем более если отдавать кому-то, имеет смысл.
Точно такой светодиод не найдут, поставят что-то другое, более ширпотребное.
А значит, точно так же он не будет уже светить.

За те деньги что уйдут на ремонт (особенно если еще отсылать куда-то) - лучше купить китайца (не самого дешевого) ориентируясь на параметры заявленные для этого фонаря, с запасом.

Ну а если хочется... обратить внимание не только на ток который выдает драйвер но и на линзу самого светодиода (хотя у фонаря есть фокусировка, но ее пределы могут сильно сместиться)

[Anjey]

https://www.olx.ua/obyavlenie/remont-sv ... 6b34d4f8c9

зв"язався з ними, за світодіод запросили 600 грн.

[Anjey]

Розібрали випаяли діод і провірили

А подробнее?
Выпаивать его - еще то занятие, если перегреть он и от этого может сдохнуть (или как минимум деградирует)
Диоды эти бывают разные. То что батарейка на 1,5в - ни о чем не говорит, точнее, там точно есть повышающий драйвер.
Вот сколько он выдает (ток) это уже и есть интересный параметр.
Светодиоды бывают (грубо) на 3в (3-3,6, скорее всего это именно этот случай), на 6в, попался как-то и на 9-10в (внутри три последовательно соединенных кристалла).
Но просто напряжение подавать нельзя, нужно обязательно ограничивать ток! иначе светодиоду точно настанет аминь :)
К чему это все я - если прозванивать обычным мультиметром, с большой вероятностью может ничего не показать, и естественно не засветится.
Проверять нужно подключив к стабилизатору тока, ограничив ток и напряжение. Начинать можно с 100ма, при таком токе он должен засветиться, может и не в полную силу, но хорошо будет видно

Нужно посмотреть сколько вольт выдает драйвер без светодиода, а потом - выяснить какой ток он пытается стабилизировать. Не замыкая амперметром! т.к. не факт что драйвер достаточно хороший чтобы перенести замыкание на выходе. От этого и "плясать"

А вообще, не думаю что ремонтировать, тем более если отдавать кому-то, имеет смысл.
Точно такой светодиод не найдут, поставят что-то другое, более ширпотребное.
А значит, точно так же он не будет уже светить.

За те деньги что уйдут на ремонт (особенно если еще отсылать куда-то) - лучше купить китайца (не самого дешевого) ориентируясь на параметры заявленные для этого фонаря, с запасом.

Ну а если хочется... обратить внимание не только на ток который выдает драйвер но и на линзу самого светодиода (хотя у фонаря есть фокусировка, но ее пределы могут сильно сместиться)

Випаяти світодіод не проблема, з боку є ножки, в процессі він навіть не грівся.
Можливо світодіод перегрівся при роботі, бо коли розібрали було видно, що термопаста пересохла і світодіод відійшов від радіатора.

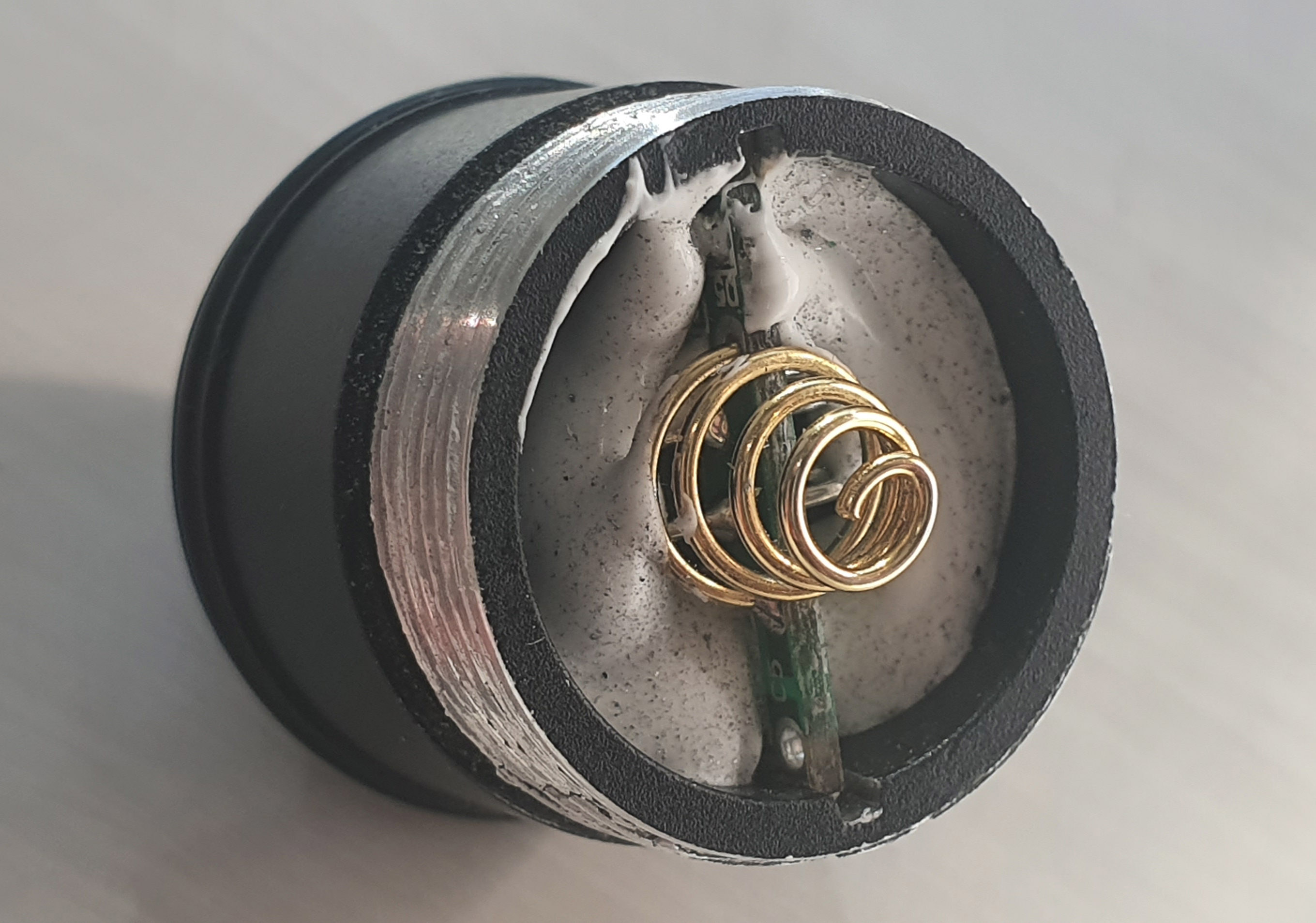

На світодіод давали поступово до 4.5В, до драйвера добратися нема як, все залито клеєм.

[Pan1sh3r]

если прозванивать обычным мультиметром, с большой вероятностью может ничего не показать, и естественно не засветится.

А чому? я часто перевіряв і ледь світилися + дивишся на показник мультиметра.

До речі знайшов цікаве:

Второй вариант — проверить светодиод тестером, это воспользоваться блоком PNP. Данный разъем предназначенный для проверки диодов, позволяет включить светодиод на мощность, достаточную для визуального определения его работоспособности. Анод подключается в разъем, обозначенный буквой Е (эмиттер), а катод диода в разъем колодки, обозначенный буквой С (коллектор).
Светодиод должен гореть при включении мультиметра в не зависимости от режима выбранного регулятором.
Данный способ позволяет проверить даже достаточно мощные светодиоды. Его неудобство в том, что, диоды обязательно нужно выпаивать. Для проверки мультиметром не выпаивая, необходимо изготовить переходники для щупов.

[kind]

https://www.olx.ua/obyavlenie/remont-sv ... 6b34d4f8c9

зв"язався з ними, за світодіод запросили 600 грн.

Нехило так)

[kind]

МБ выгоднее купить новый или б.у?

[kind]

Если интересно,могу предложить ARMYTEK PARTNER A1 Edition (идеал,полный комплект),не намного дороже,чем вам предложили за диод)
