Блок нагрузок для проверки блоков питания АТХ

[andrey_mix1982]

Для проверки блоков питания под нагрузкой.

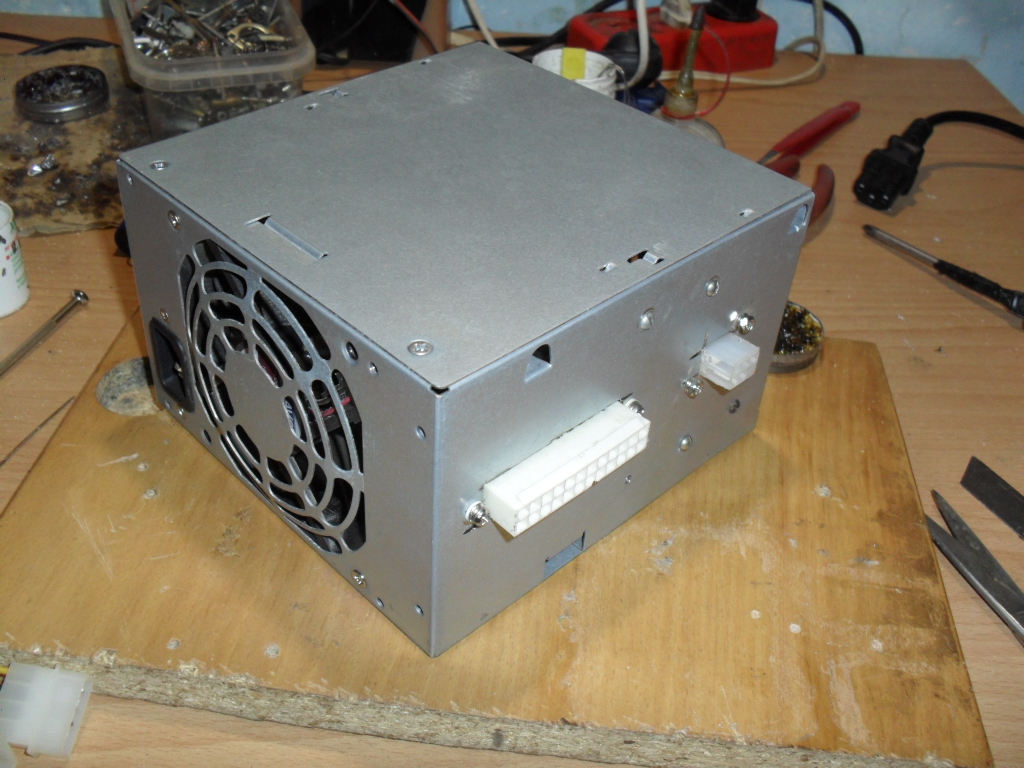

Разъемы подключения к БП:
АТХ 24pin
PСI-Express Video 6 Pin

На АТХ 24 пин разъёме нагрузка:
+12 = 7-8 А
+5 = 7-8 А
+3.3 = 7-8 А
-12 = 500 мА
+5 SB = 1 А (дежурка)

Дополнительное питания на видеокарту 6 пин
12 ампер

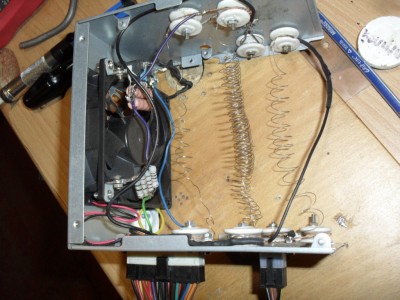

Использовал нихромовую проволоку.
Расчёты нагрузки каждой линии делал на лабораторном блоке питания.
Закон ома тут не пройдёт, так как нихромовая проволока после нагрева изменяет сопротивление.

Пока сделал так, но буду дорабатывать и добавлять ещё дополнительную нагрузку на линию +12 около 10-12 ампер.

В данном устройстве сделал нагрузку на дежурку в виде нескольких резисторов. Нагрузка 1 ампер, что хватает, так как некоторые БП дают чесных по SB +5v до 2 ампер. Даже задействовал линию -12 вольт (минус), также на резисторах, нагрузка ровно 500 мА, и этого достаточно.

Нихромовую проволоку охлаждает 90мм вентилятор и с блока нагрузок выходит тёплый воздух (зимой будет в пользу :) )

ВИДЕО

[andrey_mix1982]

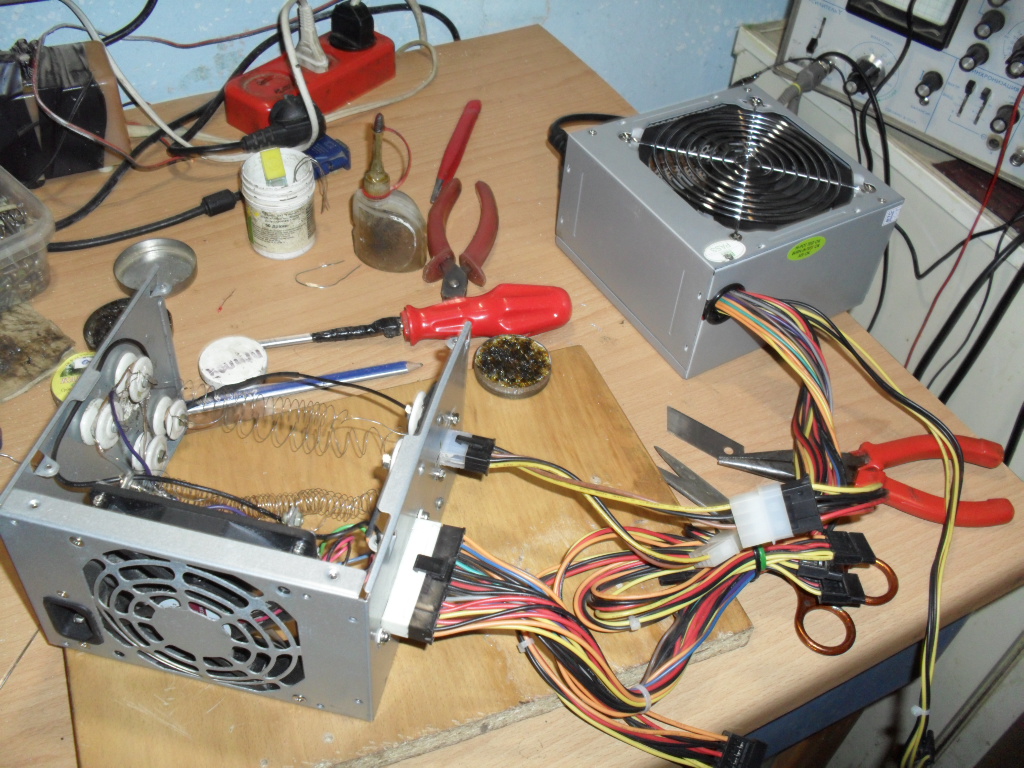

Тестил щас китай SPARKMAN 400W, но улучшенный мною. Заменена вся силовая часть.
Оригинал этого блока питания, эти нагрузки не выдержит.
https://www.youtube.com/watch?v=clp8TYV ... e=youtu.be
