Ремонт датчика освещения камеры Dahua DH-IPC-HFW3300CP

[TAZIT]

Позже нарисую ... когда найду время ... . ;)
Опорное напряжение или стабильное питание в системе есть ... ?

[Сулейман]

+5

[TAZIT]

ДМИТРО !
Світлодіоди знайти в продажу можна ... . З цим можеш і до ОлегЛОА звернутись , бажано із зразками ... .
На крайняк звичайні червоні/оранжеві також можна знайти взагалі без проблем туди ж ... . Тільки йіх візуально помітно буде дуже ... .

[OlegLOA]

За основу был взят принцип работы описанный выше, но использован контроллер attiny13

И ты, Брут!...
Ну я понимаю что нынешние пионеры даже генератор или ШИМ лепят на МК, ибо по другому не умеют...
Что мешало сделать просто на том же компараторе или операционнике?

[Сулейман]

За основу был взят принцип работы описанный выше, но использован контроллер attiny13

И ты, Брут!...
Ну я понимаю что нынешние пионеры даже генератор или ШИМ лепят на МК, ибо по другому не умеют...
Что мешало сделать просто на том же компараторе или операционнике?

attiny13 в корпусе SOIC-8-3.9 у меня ещё штук 70ть в закрома

А за остальным надобно было ехать, искать.

Тут же при минимальной обвязке и затрате 30 минут на код, все прекрасно работает.

[TAZIT]

Тут я понимаю Сулеймана почему он за Аттинил это ... и даже не подумал бы его ругать ... , ибо у него под руками куча логики в микроразмерах и отлаженная практика экспериментов ... в голове ... !

[OlegLOA]

Дык дело не в том сколько их у тебя есть в загашнике :) А в том что это то же что забивать гвозди микроскопом :)
Компаратор в соике и обвязки штук 5 смд деталек (резисторов + диод), в деньгах конечно разница не особо большая но...

[TAZIT]

Прикол в том что в камере уже есть компаратор очевидно ... . :)
Советовал бы Сулейману выяснить для начала его параметры ... ;)
Сорри , как-то после жары и после 24:00 не до схемок рисовать ... . :( Но я помню ... .

[TAZIT]

Простите , СУЛЕЙМАН , ... . Но , думаю , лучше поздно чем никогда ... . ;)
Пошёл и вам схемку рисовать ... . :)
Сначала всё таки небольшое и важное замечание по поводу "... будет заряжаться паразитная ёмкость соединения светодиода и ног микроконтроллера ... " .
Светодиод как и любой диод является конденсатором с довольно значительной ёмкостью ... , так что остальные возможные влияния можно было не упоминать и не рассматривать ... . В этой же реализации с МК я бы советовал добавить параллельно СД-датчику конденсатор внешний на 1000 пФ , что дало бы больше стабильности и времени на программу обработки или в автономном режиме на порядок снизить рабочую частоту и потребление ... .
. . .

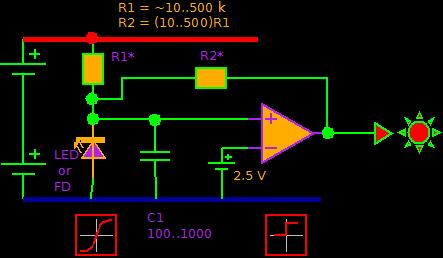

Вот такая функционально получилась схемка ... . Для реализации в принципе достаточно возможностей одного простейшего логического элемента .
Параллельно R1 может стоять и инфракрасный/красный светодиод с ограничительным резистором для компенсации инфракрасной засветки ... .
Выбор R1 зависит от тока утечки светодатчика при определённом пороге засветки ... .
